Стандартные размеры бумаги

Стандартные размеры бумаги, такие как ISO А4, сегодня широко используются во всем мире. Статья посвящена стандарту ISO 216.

Концепция размеров бумаги ISO

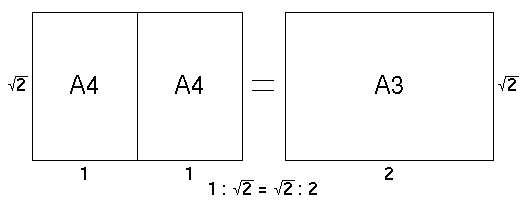

В системе размеров бумаги ISO каждый лист бумаги имеет ширину, равную результату деления его длины на корень квадратный из двух (1:1,4142). Это отношение идеально описывает размеры бумаги. Если поместить два листа бумаги, сложив их один за другим встык по длине или разрезать лист поперек на две равных части, отношение ширины к длине останется неизменным.

Форматы
             A-Серии                          B-Серии                     C-Серии

  • 4A0 1682 x 2378                       -- --                            -- --
    2A0 1189 x 1682                       -- --                            -- --
    A0 841 x 1189                    B0 1000 x 1414           C0 917 x 1297
    A1 594 x 841                      B1 707 x 1000            C1 648 x 917
    A2 420 x 594                      B2 500 x 707              C2 458 x 648
    A3 297 x 420                      B3 353 x 500              C3 324 x 458
    A4 210 x 297                      B4 250 x 353              C4 229 x 324
    A5 148 x 210                      B5 176 x 250              C5 162 x 229
    A6 105 x 148                      B6 125 x 176              C6 114 x 162
    A7 74 x 105                        B7 88 x 125                C7 81 x 114
    A8 52 x 74                         B8 62 x 88                   C8 57 x 81
    A9 37 x 52                         B9 44 x 62                   C9 40 x 57
    A10 26 x 37                       B10 31 x 44                 C10 28 x 40

Размеры ISO основаны на системе измерений. Квадратный корень из двух не допускает произвольного изменения длины и ширины страницы. Поэтому площадь страницы также имеет точное значение. А поскольку плотность бумаги измеряется в г/кв.м, это позволяет с высокой точностью рассчитать массу документа, если известны формат и количество страниц.

ISO 216 описывает А-серию размеров бумаги следующим образом:

Длина листа любого формата определяется исходя из ширины, умноженной на корень квадратный из двух (1,4142)
Площадь листа формата А0 равна 1 кв.м
Формат А1 получается путем разрезания формата А0 на две равные части, таким образом А1 имеет длину, равную ширине А0, а по ширине равен половине длины А0.
Все последующие форматы серии А получаются в результате разрезания на две равные части листа большего формата по линии, параллельной более короткому краю.
Стандартные длина и ширина всех форматов бумаги измеряются в миллиметрах.

Для случаев, когда ISO А-серия не имеет подходящего формата, были предложены форматы В-серии, чтобы расширить спектр различных форматов бумаги. Форматы С-серии описывают конверты.

Формат В-серии является средним геометрическим между форматами Аn и А(n+1). Например формат В1 является средним геометрическим между А1 и А0, что позволяет получить точные соотношения как между форматами А1 и В1, так и между форматами В1 и А0
Подобно вышесказанному формат С-серии является средним геометрическим между форматами А и В серий с одним и тем же номером. Например письмо на листе А4 прекрасно укладывается в конверт формата С4. Точно так же формат А5 укладывается в конверт формата С5.

[ Японская система стандартов JIS P 0138-61 определяет для А-серии те же форматы, что и ISO 216, однако для серии В есть некоторые отличия, иногда называемые JIS B или JB сериями. В системе JIS площадь листа формата B0 равняется 1,5 кв.м, таким образом площадь листов формата JIS B является средним арифметическим площади листов серии Аn и А(n+1), а не средним геометрическим как в ISO. Например, формат JB3 имеет размеры 364x515, JB4 - 257x364, JB5 182x257 мм ]

В таблице приведена ширина и длина всех ISO А-, В- и С-серий. Единица измерения - миллиметры.

Форматы
               A-Серии              B-Серии                    C-Серии



  • 4A0 1682 x 2378              -- --                            -- --
  • 2A0 1189 x 1682              -- --                            -- --
  • A0 841 x 1189          B0 1000 x 1414            C0 917 x 1297
  • A1 594 x 841            B1 707 x 1000              C1 648 x 917
  • A2 420 x 594            B2 500 x 707                C2 458 x 648
  • A3 297 x 420            B3 353 x 500                C3 324 x 458
  • A4 210 x 297            B4 250 x 353                C4 229 x 324
  • A5 148 x 210            B5 176 x 250                C5 162 x 229
  • A6 105 x 148            B6 125 x 176                C6 114 x 162
  • A7 74 x 105              B7 88 x 125                  C7 81 x 114
  • A8 52 x 74                B8 62 x 88                   C8 57 x 81
  • A9 37 x 52                B9 44 x 62                   C9 40 x 57
  • A10 26 x 37              B10 31 x 44                  C10 28 x 40


Допустимое отклонение составляет ±1.5мм для значений до 150мм, ±2мм для значений от 150мм до 600мм, и ±3мм для значений свыше 600мм. В некоторых странах, использующих ISO 216, допустимое отклонение значительно меньше.

Пример использования
Система ISO предполагает широкий спектр форматов, но далеко не все из них широко используются на практике. Среди всех форматов, A4 - наиболее важный формат в ежедневном офисном использовании. Некоторые основные цели применения различных форматов приведены ниже:

  • A0,A1 технические чертежи, постеры
    A2,A3 чертежи, диаграммы, широкоформатные таблицы
    A4 письма, журналы, бланки, каталоги, расходные материалы для принтеров и копиров
    A5 записные книжки
    A6 почтовые открытки
    B5,A5,B6,A6 книги
    C4,C5,C6 конверты для писем формата A4: несложенные (C4), сложенные вдвое (C5), сложенные втрое (C6)
    B4,A3 газеты, расходные материалы для копировальных машин в дополнение к A4

Главное преимущество стандарта ISO становится очевидным для пользователей копировальных машин.

Пример 1:
Вы приходите в библиотеку и хотите скопировать статью из журнала формата А4. В целях экономии бумаги, Вы хотите копировать две журнальных страницы на лист А4. Если Вы открываете журнал, две страницы формата А4 как видим составляют формат А3. Установливаем на копировальной машине масштаб 71% или выбираем кнопку A3->A4 , которая присутствует на большинстве копировальных машин, и в результате видим, что обе страницы журнальной статьи точно укладываются на лист формата A4. Одна откопированная страница журнала теперь превратилась из формата А4 в A5. Нет лишнего пространства на странице, текст не обрезан и не требуется экспериментировать с масштабами, чтобы подогнать их под нужный размер. Этот же принцип используется для книг формата В5 или А5.

Копировальные машины созданы с учетом размеров бумаги по системе ISO и снабжены наиболее часто используемыми средствами масштабирования:

  • 71% sqrt(0.5) A3 -> A4
  • 84% sqrt(sqrt(0.5)) B4 -> A4
  • 119% sqrt(sqrt(2)) A4 -> B4 (также B5 -> A4)
  • 141% sqrt(2) A4 -> A3 (также A5 -> A4)

Этот принцип используется не только для копировальных машин в офисах и библиотеках, но также в кино- и фотолабораториях. Таким образом все привязано к отношению 1:sqrt(2) системы ISO.

Пример 2:
Если вы готовите письмо, Вы должны знать вес содержимого с целью определения почтовой платы за него. Это может быть очень точно рассчитано для бумаги формата А4 в системе ISO. Обычная бумага, используемая в печатных машинках и лазерных принтерах весит 80 г/кв.м Страница формата А0 имеет площадь 1 кв.м, все последующие (меньшие) форматы серии А имеют площадь, равную половине площади предыдущего формата. Таким образом формат А4 имеет площадь, равную 1/16 кв.м и одна страница при вышеуказанной плотности весит 5 г. Если конверт формата С4 весит 20 г (включая некоторый резерв), значит при ограничении веса в 100 г. в него может поместиться 16 страниц A4.

Расчет массы книги, газеты или упаковочной бумаги производится подобным образом. Возможно Вам не часто приходится производить подобные расчеты, но они все же доказывают преимущества системы измерения бумаги ISO.

Использование стандартных размеров бумаги экономит деньги и делает жизнь проще во многих отношениях. Например, если все научные журналы используют только формат ISO, библиотеке понадобятся лишь несколько переплетных машин различного формата. Полки могут быть изготовлены таким образом, что стандартные форматы разместятся на них с высокой точностью, не занимая лишнего пространства. Помимо офисного использования форматы ISO используются также во многих других сферах: так, например, каждый гражданин Германии является обладателем ID-карточки формата А7, в странах Европейского Сообщества паспорта имеют формат В7, библиотечные карточки имеют формат А6, а в некоторых странах даже туалетная бумага тоже формата А6.

Дополнительная информация

Иногда требуются особые форматы бумаги для этикеток, билетов и других целей. Они могут быть получены путем разрезания стандартных форматов на 3, 4, или 8 равных частей по линии параллельной короткой стороне (ширине), таким образом, что отношение между длиной и шириной будет больше чем корень квадратный из двух. Некоторые примеры "длинных" форматов приведены ниже в миллиметрах:

  • 1/3 A4 - 99 x 210
    1/4 A4 - 74 x 210
    1/8 A4 - 37 x 210
    1/4 A3 - 105 x 297
    1/3 A5 - 70 x 148

Все описанные форматы имеют обрезной край, т.е. это форматы бумаги, поставляемой конечному пользователю или читателю. В системе ISO определены также серии форматов RA и SRA для необработанной бумаги. Эти форматы лишь ненамного больше, чем соответствующие форматы А серии. Листы этих форматов обрезаются по краям до требуемого формата. Площадь листа формата ISO RA0 равна 1,05 кв.м, а формата ISO SRA0 - 1.15 кв.м Эти форматы также подчинены правилам квадратного корня из двух и половине площади, но размеры стартовых форматов округлены до целых сантиметров. Форматы необрезанных листов бумаги, которые используются в типографиях приведены в таблице:

Форматы Серии RA                          Форматы Серии SRA

  • RA0 860 x 1220                              SRA0 900 x 1280
  • RA1 610 x 860                                SRA1 640 x 900
  • RA2 430 x 610                                SRA2 450 x 640
  • RA3 305 x 430                                SRA3 320 x 450
  • RA4 215 x 305                                SRA4 225 x 320

ISO 838 предназначен для подшивок, листы с двумя отверстиями диаметром 6±0.5 мм могут подшиваться в папки. Центры отверстий находятся на расстоянии 80±0.5 мм друг от друга и на расстоянии 12±1 мм до края страницы. Отверстия расположены симметрично относительно оси листа

ISO 623 описывает размеры папок для хранения листов А4. Размеры определены для папок в сложенном виде. Обычные папки без задней стороны имеют размер 220 x 315мм. Папки с короткой задней стороной (менее чем 25мм) - с зажимом или без него - имеют размер 240 x 320мм. Папки с широкой задней стороной (более 25мм) - 250 x 320мм (без зажима) или 290 x 320мм (с зажимом). Все приведенные размеры являются максимальными. Стандартные размеры папок позволяют оптимизировать пространство для полок и создают аккуратный вид, даже если папки изготовлены из разных материалов.

Когда Вы подготавливаете слайды для конференции, то можете озадачиться, насколько велика будет проецируемая поверхность проектора. ISO 7943-1 описывает два стандартных размера: тип A - 250 x 250 мм (радиус скругления углов не более 60 мм) и тип В - 285 x 285 мм (радиус скругления углов не более 40 мм или срезаны по диагонали не более чем на 40 мм).

Формат конвертов ISO DL имеет размеры 110 x 220 мм и деловые письма формата A4 (сложенные так, что принимают размер 1/3 A4) прекрасно помещаются в этот конверт. Формат 1/3 A4 (99 x 210 мм) также отводится для заголовков коротких писем, содержащих сообщение в одно предложение.

ISO 7810 используется для идентификационных карточек и имеет три стандартных формата: ID-1 = 85.60 x 53.98 мм (= 3.370 x 2.125 дюйма), ID-2=105 x 74 мм (= A7), and ID-3 = 125 x 88 mm (= B7). Кроме этого ID-1 является форматом для банковских карточек (толщиной 0.76 мм), а также широко используется для визитных карточек и водительских лицензий. Стандартный паспорт имеет формат B7 (= ID-3).

Система размеров бумаги ISO была впервые предложена Германской стандартизационной организацией DIN примерно в 1920 г. 1920 для расширения спектра форматов бумаги, с целью сделать хранение и использование бумаги более дешевым и эффективным. Эта система стала международным стандартом (ISO 216) в 1975 и по сей день используется во многих странах.

Стандарты бумаги в Северной Америке

  • Соединенные Штаты и Канада являются на сегодняшний день единственными промышленно развитыми странами, где стандарты бумаги ISO все еще не применяются достаточно широко. В офисных целях применяются разные, но очень схожие форматы бумаги: "Letter" (216 x 279мм), "Legal" (216 x 356мм), "Executive" (190 x 254мм) и "Ledger/Tabloid" (279 x 432мм). Существует также Американский Национальный Стандарт ANSI/ASME Y14.1 для технических чертежей: формат A (216 x 279мм), B (279 x 432мм), C (432 x 559мм), D (559 x 864мм), E (864 x 1118мм), а также существует множество других, не входящих в систему, форматов для различных целей. "Letter", "Legal", "Tabloid" и другие форматы (под другими именами) определены в системе ANSI X3.151-1987. Новый Американский Национальный стандарт ANSI/ASME Y14.1m-1995 повторяет ISO A0-A4 форматы для технических чертежей.

И "Letter", и "Legal" форматы писем могут быть легко замещены форматом A4, "Executive" (если это действительно необходимо) - форматом B5, а "Ledger/Tabloid" - форматом A3. Подобно вышеуказанным, форматы A-E могут быть замещены форматами A4-A0. Вполне можно ожидать, что в связи с продолжением программы introduction of the metric system in the United States, форматы бумаги ISO заменят нестандартизированные североамериканские стандарты.

Преобладание в Северной Америке стандарта "Letter" вместо привычного нам ISO A4, как наиболее используемого в офисных целях влечет множество проблем в ежедневной переписке с Канадой и США. ISO A4 на 6 мм меньше в ширину, но на 18 мм длиннее чем американский "Letter"-формат. Документы, созданные в Word с компоновкой на листе A4 часто не могут быть распечатаны без потери информации на бумаге формата "Letter" или требуют переформатирования текста, что в свою очередь влечет изменение нумерации страниц. При распечатке на А4 документов, подготовленных в Северной Америке для формата "Letter" часто остается много свободного места наверху или внизу страницы. или принтер отказывается работать, поскольку формат "Letter" был указан в программном обеспечении, но в момент печати не доступен. Документы A4 должны быть скопированы или напечатаны сжатыми до 94%, чтобы соответствовать более короткой бумаге "Letter" (короче на 6%), а документы формата "Letter" приходится печатать сжатыми до 97%, чтобы покрыть недостаток ширины А4 (3%).

Переход к формату A4 как формату деловых писем и документов в Северной Америке не должен повлечь больших затрат. Практически все производимое программное обеспечение, копировальные машины и принтеры продаются за пределами Северной Америки в течение длительного времени и, следовательно, разработаны под формат А4 и иногда даже под другие ISO форматы. Единственное, на что придется потратить деньги - новый лоток для бумаги под формат А4, он недорог и может быть заказан у любого дистрибьютера. С недавних пор лазерные принтеры могут подавать бумагу А4 без замены лотков, т.к. правительство США поддерживает переход к формату А4 и фабрики не хотят терять этот сегмент рынка.

Университеты в США все чаще пользуются форматом А4 в лазерных принтерах и копировальных машинах, потому что большинство журналов и материалов конференций, проходящих за пределами Северной Америки, отпечатаны на бумаге формата А4.

Папки, предназначенные для листов с тремя отверстиями, не подходят для используемых в большинстве стран документов с двумя отверстиями. Кроме того эти папки часто не подходят под А4 по высоте.

К сожалению, поддерживаемый почтовой службой США предел длины для стандартного конверта меньше на 7 мм чем конверт формата С5, поэтому конверты форматов С5 и С4 считаются нестандартными и требуют доплаты.
